DL/T 846.1-2004	《 高電壓測試設備通用技術條件 第 1 部分 : 高電壓分壓器測量系統 》
GB/T 19749-2005	《 耦合電容器及電容分壓器 》
JJG 496-1996	《 工頻高壓分壓器 》
DL/T 848-2004	《 高壓試驗裝置通用技術條件 》
DL/T 596-2005	《電力設備預防性試驗規程 》
GB1094 .1-GB1094.6-96	《外殼防護等級 》
GB2900	《電工名詞術語 》
GB/T16927.1~2-1997	《高電壓試驗技術 》
GB4793-1984	《電子測量儀器安全要求 》
GB191	《包裝貯運標志 》
GB/T.311-1997	《高壓輸變電設備的絕緣與配合 》

交直流分壓器、數字高壓表、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表、高壓分壓器、交直流分壓裝置、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、低頻率高壓電壓表、低頻交直流高壓數顯表、高壓數顯電壓表

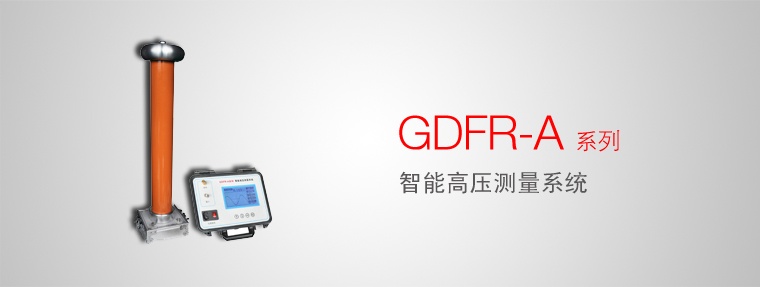

GDFR-A系列智能高壓測量系統是國電西高在FRC系列交直流分壓器的基礎上根據客戶的要求研發的新一代智能高壓測量裝置?？蛻艨筛鶕?jù)所測量電壓精度要求，來選擇不同的準確度。該系列最高準確度分別為：AC:0.5%/DC:0.5%。采用電位屏蔽式高壓測量裝置，是我公司最新研發的產品，與其他公司同類產品相比，國電西高采用美國進口的填充介質，內部采用多種專利屏蔽技術，使該系列產品有更長的使用壽命和更高的穩定性，在該領域擁有絕大部分的市場占用量和市場美譽度。

• 采用平衡式等電位屏蔽結構。
• 完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。
• 高精度，高線性度，高穩定度，抗干擾
• 智能屏顯表頭，可顯示交流有效值，峰值/√2,峰值系數，平均值、峰峰值；
• 屏顯電壓波形及其頻率。
• 內屏蔽抗干擾系統，全方位均壓措施，單節或分節結構
• 分壓比可任意設定，便于校驗。

基本 型號	GDFR - A50	GDFR - A100	GDFR - A150	GDFR - A200	GDFR - A300	GDFR - A 400
電壓等級（ kV ）	50	100	150	200	300	400
直流頻率（ Hz ）	<2
交流頻率（ Hz ）	30 ～ 300
基本型 準確度	AC ： 1.5%/DC ： 1.0%
G 型準確度	AC ： 1.0%/DC ： 0.5%					--
H 型準確度	AC ： 0.5%/DC ： 0.5%				--	--
阻抗（ MΩ ）	650	1200	1700	2200	3500	4300
電容量（ pF ）	320	180	150	120	120-500	100-800
分壓比	1000:1 或 10000:1 特殊比例可定做
高度（ mm ）
尺寸（ mm ）	150×150	160×160	200×200		260×260	800×800
電纜阻抗（ Ω ）	50 / 75
量程范圍	1 、分高低兩個量程   2 、低量程 :0 ～ 20 kV  3 、高量程 :20kV- 標稱額定電壓				1 、低量程 :0 ～ 200 kV ，   2 、高量程 :  200kV- 標稱額定電壓
電纜長度（米）	3	4	5	6	8	10
重量（ kg ）	5.5	6.9	10.6	14.1	23.5	48.2
填充介質	進口干式高分子材料
使用溫度范圍	0℃ ～ 45℃
相對濕度	<85%RH, 無凝露
海拔高度	<1500 米，高海拔地區可以定做
使用場所限制	戶內使用或晴朗天氣條件下戶外使用
