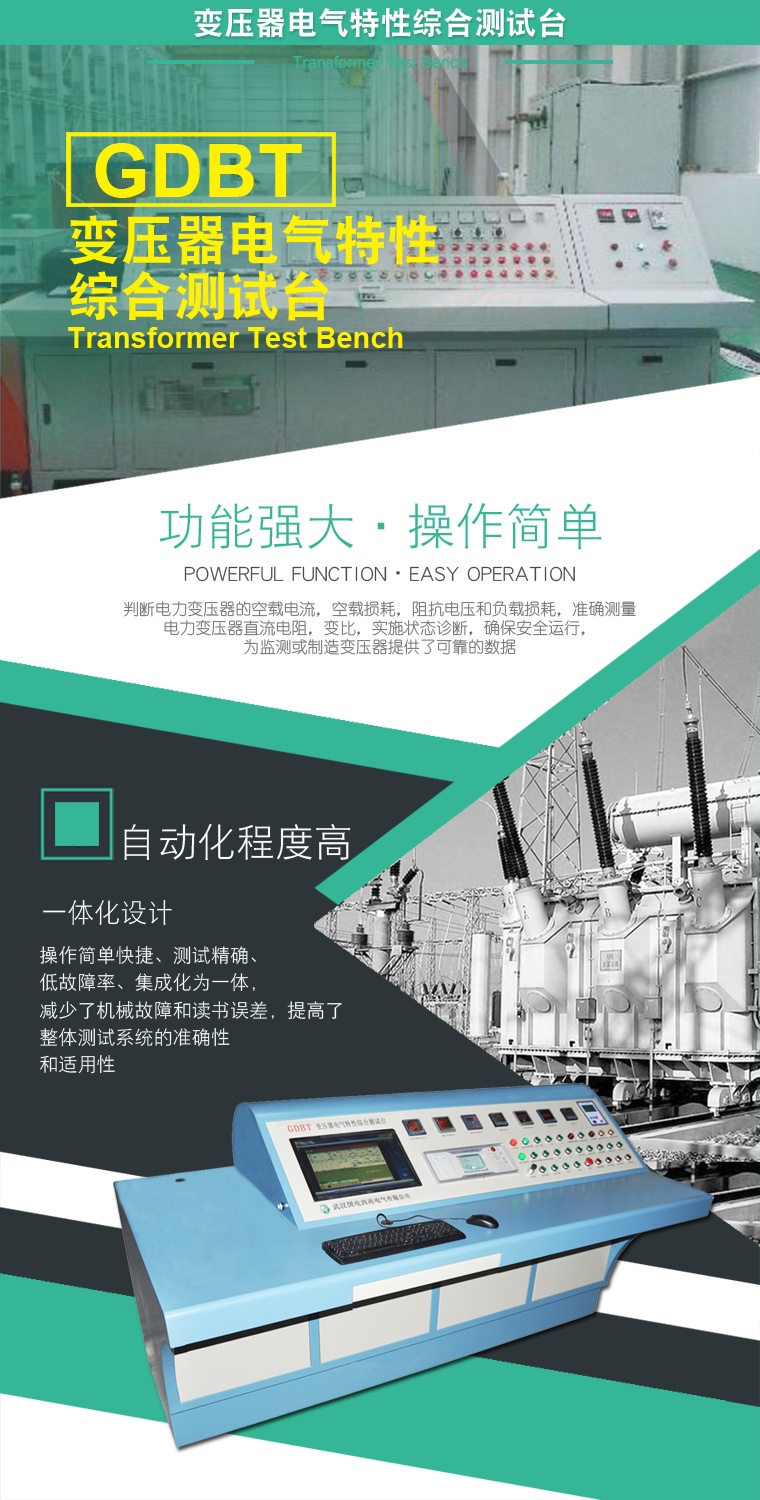

GDBT 變壓器電氣特性綜合測試臺
產品概述
執行標準：DL/T846.3-2004
GDBT 變壓器電氣特性綜合測試臺適用供配電系統，電力變壓器制造廠，工礦等企業單位，能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保安全運行，為監測或制造變壓器提供了可靠的數據。
測試項目變壓器變比測試/直流電阻測試/空載損耗測試/負載損耗測試/交流耐壓測試/感應高壓測試/倍頻試驗
產品特點
- 本綜合臺能完成5000kVA以下的空載試驗，6300kVA以下的空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗于一體。
- 測量參數字顯示，測量參數菜單顯示，參數設置等。
- 綜合臺上特別設計有日期、星期、時間、溫度、濕度等功能，以備試驗工作人員在測試中填表（建檔）專用。
- 所有測試數據即能顯示又可將測試結果打印輸出，消除人為的讀數誤差和節省大量的計算時間。
- 采用顯示、操作分類設計，觀查視角好，操作方便。
產品參數
| 測量范圍 | 電壓：0 - 450V ; 精度：0.1級 |
| 電流：0 - 5A ; 精度：0.1級（百分比電流值） | |
| 交流耐壓試驗：0 - 100kV ; 可調 | |
| 高電壓測量： 0 - 100kV ; 精度：1.0級 | |
| 外形尺寸 | 長×寬×高 2080×980×1380（mm） |
| 擴充量程 | CT擴充量程分布是：2.2/5、5/5、10/5、20/5、50/5、100/5、150/5、200/5、300/5A，由操作者根據被試品容量選擇。 |
