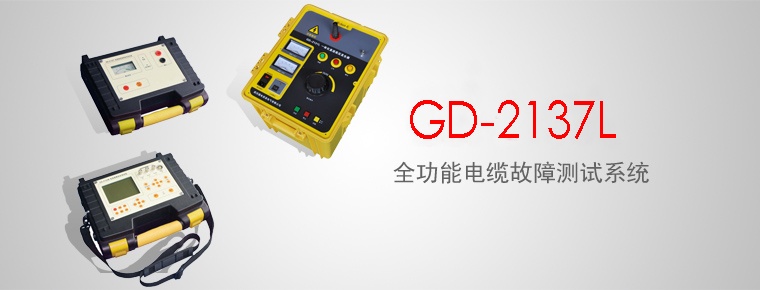

GD-2137L全功能電纜故障測試系統
產品概述
電力的輸送和有線通信的暢通有賴于電纜線路的正常運行。一旦線路發生故障，就會造成電力以及通信的中斷，及時查出故障并迅速予以排除，就會避免造成很大的經濟損失和不良的社會影響。新一代便攜式綜合測試儀，集成測距、定點、路徑探測功能。設備數量、體積、重量大幅縮減，功能強大，簡單易用，小巧便攜，是國電西高精心研發的傳統設備的換代產品。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲磁法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
產品組成

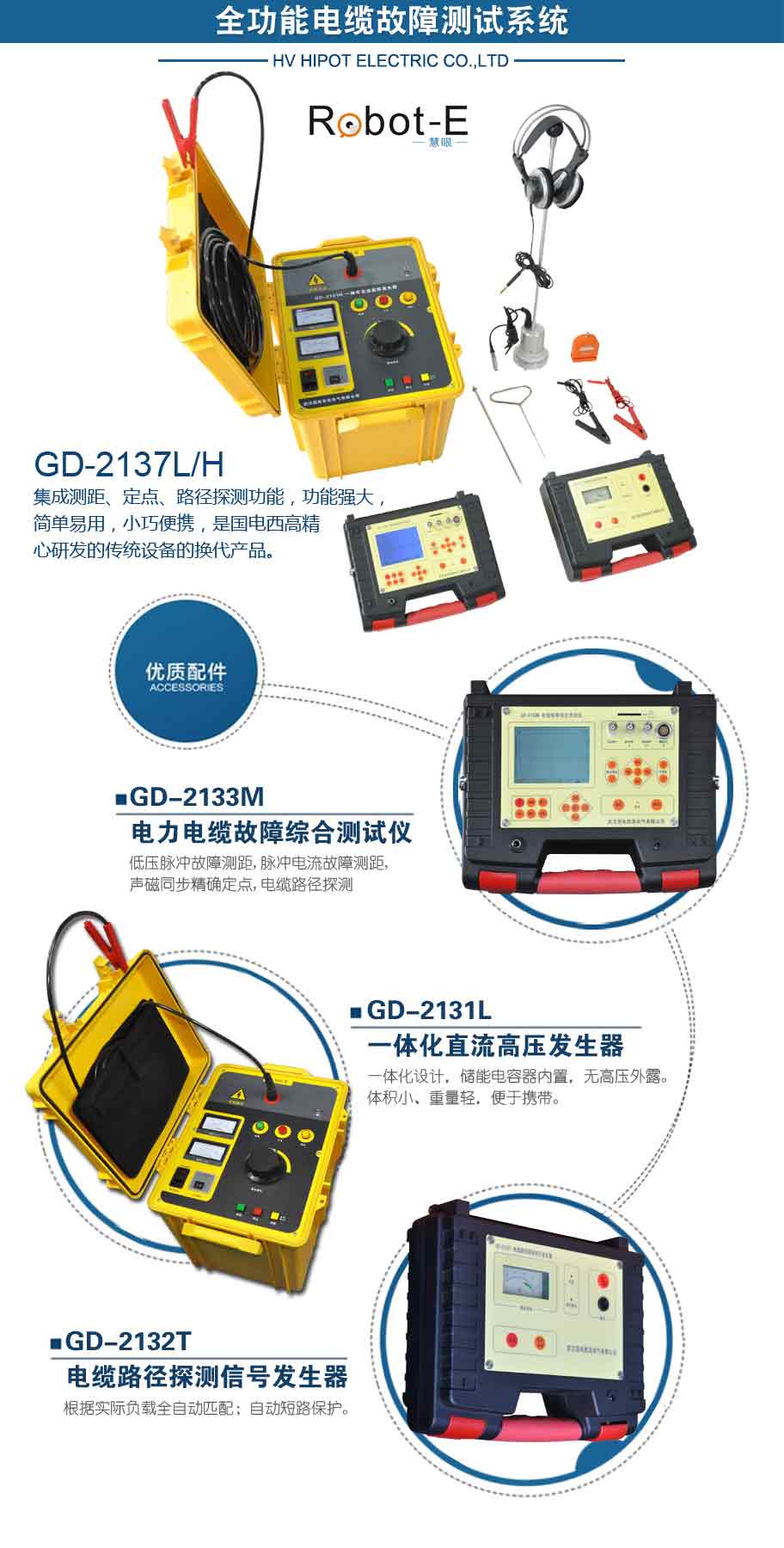

GD-2133M電力電纜故障綜合測試儀（以下簡稱主機）
GD-2132T電纜路徑探測信號發生器（以下簡稱信號發生器）
主機有以下功能：-
功能全面
- 低壓脈沖故障測距
- 脈沖電流故障測距
- 聲磁同步精確定點
- 電纜路徑探測
-
故障測距功能：
- 低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。
- 脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與高壓部分隔離，安全可靠。
-
精確定點功能：
- 聲磁同步接收，抗干擾能力強。
- 聲磁信號波形顯示，信號和噪聲易于區分。
- 光標測量聲磁延時，精確判斷故障點的遠近。
- 可根據磁場波形的初始極性，在定點的同時進行路徑探測。
-
路徑探測功能：
-
信號發生器：
- 大容量鋰離子電池供電，擺脫市電束縛。
- 全自動功率匹配和保護，無需人工調整。
- 較大功率輸出。
- 音峰／音谷法路徑探測。
- 信號幅值顯示。
- 可進行80％法或45°法測深。
-
信號發生器：
- 大屏幕液晶顯示，界面友好、簡單易用。
- SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。
- 內置大容量鋰離子電池供電，配快速充電器。
- 電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
- 集成化設備，小巧便攜。
-
測距功能（M）：
- 測距模式：低壓脈沖、脈沖電流。
- 采樣頻率：100MHz。
- 分辨率：低壓脈沖模式1m；脈沖電流模式4m。
- 低壓脈沖模式發射電壓：30V。
- 測距范圍：30km。
- 盲區：2m。
-
聲磁同步定點功能（M）：
- 聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
- 信號增益：80dB。
- 定點精度：0.1m。
-
路徑探測功能（M）：
- 接收頻率：1kHz。
- 增益：80dB。
-
路徑探測信號發生器（T）：
- 發射頻率：1kHz。
- 發射功率：≥3.5W。
- 輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；根據實際負載全自動匹配；自動短路保護。 電源：
- 電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
- 功耗：主機（M）400mA，可連續使用時間>6小時；信號發生器（T）500mA?？蛇B續使用時間>5小時；
- 充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
- 充電時間（M&T）：<4小時。
- 顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。
- 體積（M&T）：270mm×220mm×80mm。
- 質量：主機（M）1.5kg；信號發生器（T）1.5kg。
- 使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
GD-2131L一體化直流高壓發生器
功能特點
- 一體化設計，儲能電容器內置，無高壓外露。
- 高壓輸出直接接至故障電纜，操作安全，接線簡便。
- 多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
- 多種工作方式：輸出直流高壓, 連續可調。
- 體積小、重量輕，便于攜帶。
- 輸出電壓：DC 0－16kV可調
- 最大儲能：1024J，8uF
- 額定功率：1000VA
- 直閃電壓：16kV
- 直閃電流：65mA
- 最大脈沖電流：500mA
- 放電方式：直流高壓、單次、周期。
- 周期放電頻率：3-6秒。
- 電源：交流220V，50Hz
- 絕緣等級：A級
- 環境溫濕度：0~40oC <75%RH
- 海拔高度：<1000m
- 體積：:460mm×380mm×380mm
- 質量: 25kg
注:GD-2137H選配GD-2131H 一體化直流高壓發生器
