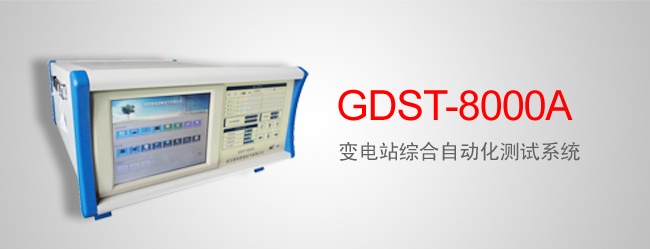

GDST-8000A變電站綜合自動化測試系統是現代化變電站自動化系統的綜合仿真系統，可以實現自動化系統的全面綜合仿真測試。

GDST-8000A變電站綜合自動化測試系統既可以模擬子站，可以作為綜合自動化系統的模擬仿真設備，對主站系統軟件進行全方位測試，又可以模擬主站，作為獨立的主站前置軟件系統，以其更加豐富的功能，對變電站的設備進行測試，記錄來往報文，進行完整的規約分析；同時，GDST-8000A變電站綜合自動化測試系統具備豐富的規約解釋庫，并獨立于核心控制模塊，用戶可以方便的增加規約，以便測試一些特殊規約的設備。

• 適用于各級電力調度自動化系統、各電壓等級的變電站監控系統、電廠升壓站監控系統以及生產各種電力裝置的廠家、開發電力系統軟件的公司、科研院所等；
• 可測試各種電力自動化測控設備、RTU、保護裝置、同期裝置；
• 可通過LAN/WAN遠程訪問和監視?？勺鳛榇笙到y(tǒng)的在線測試診斷子系統獨立運行于各種計算機（IBM/HP/SUN/X86）及操作系統環境（Unix/Linux/Windows）；
• 友好的人機界面HMI，不需要復雜的培訓即可熟練操作；
• 嵌入式8.4寸工業級LCD顯示屏，800＊600分辨率；
• 提供VGA接口，支持雙顯模式，可以接駁大屏幕顯示器或投影儀；
• 提供多達3通道的USB2.0接口；
• 具備聲音告警功能；
• 前置顯示面板LED顯示，可指示儀器當前的接口設置、數據收發、輸入輸出狀態；
• 豐富的規約解釋庫，包含常見的大多數規約；
• 提供二次開發接口，便于用戶、系統集成商等自行編程接入新規約和特殊規約；
• 提供IEC61850規約支持；
• 分布式計算機控制技術，提高了系統的高可靠性；
• EMI/EMC設計技術高抗干擾設計，可滿足各種復雜的電磁環境；
• 測控模塊獨立于HMI，采用嵌入式硬件和業內先進的linux操作系統；
• 高強度鋁合金機箱，適應各種復雜應用環境；
• 采用歐洲標準工業級板卡設計，方便用戶擴容或更改配置；
• 即插即用功能，安裝板卡后設備自動識別并配置；
• 提供2個10／100BaseT網絡接口，滿足不同路由通信要求；
• 提供多達4通道的串口通信接口，每個接口可按需單獨設置為RS232/422/485接口；
• 異步通信速率可支持波特率120～57600，5、6、7、8比特位數據位，1、1.5、2比特停止位，無、奇、偶、傳號、空號等校驗方式；
• 具備RTC高精度實時時鐘，在GPS授時下對時精度可達100ns；
• 具備1路GPS脈沖信號輸入接口，可以是PPS/PPM/PPH脈沖；
• 具備1路GPS脈沖輸出輸出接口，可根據需要設為PPS/PPM/PPH；
• 具備1路IRIG-B(DC)碼輸入接口，輸入接口可設為TTL/RS232/422/485接口；
• 具備1路IRIG-B(DC)碼輸出接口，為TTL/RS232/422/485同時輸出；
• 具備最多32路開關量開出，每組8個。按組可以設置開出為無源開出還是有源開出，有源開出時可以選擇有源開出的電壓等級24VDC、48VDC、110VDC、220VDC（其中48VDC、110VDC、220VDC需用戶自己提供電壓）。
• 具備最多32路開關量開入，每組8個。按組可以設置開如為無源開入還是有源開入，有源開入時支持開入電源的最高電壓為220VDC。當為無源開入時，內部電源電壓為24VDC；
• 開關量開出和開入的容量為32路，即開出和開入的路數之和不超過32；
• 可以測量三相電壓、電流、頻率、相位、有功功率、無功功率、電能等參數。
• 可以測量波形失真度及2~22次諧波。
• 可以測量-10V ~ + 10V，0~24MA小直流信號。
• 可以輸出純凈的失真度在0.05％（ 典型值）的正弦功率信號。
• 可以在基波上疊加各次諧波輸出。
• 頻率輸出從45Hz ～ 65Hz 任意可調， 分辨率0.001H z ， 準確度0.001H z 。
• 相位0～360 度任意可調， 可以方便模擬各種供電情況， 甚至反送電的情形。
• 強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載， 且負載調整率優于0.01％RG 。
• 可以輸出0～±10V，0.2～20mA 信號用于檢定變送器。
• 工業防水鍵盤接口；
• 觸摸屏支持；
• 4U標準工業插箱設計；

• ?GDST-8000A變電站綜合自動化測試系統可安裝于標準19寸機柜，外形尺寸為：445（寬）* 375（深）* 220（高）mm

• 電源：185～250VAC
• 功耗：不大于150W
• 溫度：-40～70?C（存儲），-25～55?C（使用）
• 相對濕度：95％@35?C

• ?MTBF：不小于 40，000小時

• 以太網
  • 傳輸介質使用5類雙絞線；
  • 傳輸距離為不超過100M（單段，無中繼）；
  • 速率為10M／100M自適應；
• 串口通信與時間報文接口
  • 可根據需要設置接口類型為RS232/422/485接口；
  • 傳輸距離根據接口類型和速率的不同而不同，符合RS232/422/485的規程要求；
  • 速率為可設置；
• IRIG-B接口
  • 可根據需要設置接口電平類型為RS232/422/485或TTL接口；
  • 傳輸距離根據接口類型的不同而不同，符合RS232/422/485的規程要求，TTL接口傳輸距離為不超過5M；
  • 輸出接口不需要設置，各種接口為同時輸出；
  • 輸入接口需要設置；
• 脈沖接口
  • 脈沖類型的輸入／輸出可設置為PPS／PPM／PPH；
  • 可根據需要設置接口電平類型為RS232/422/485或TTL接口；
  • 傳輸距離根據接口類型的不同而不同，符合RS232/422/485的規程要求，TTL接口傳輸距離為不超過5M；
  • 輸出接口不需要設置，各種接口為同時輸出；
• DO接口
  • DO可以設置為有源和無源兩種接口；
  • 有源時電壓等級可選擇：Un＝［24，48，110，220］VDC；
  • 阻抗：無源時開路>50KΩ,閉路<0.05Un/Imax。Un=［24，48，110，220］
• DI接口
  • DI可以設置為有源和無源兩種接口；
  • 有源時電壓等級可選擇：Un＝［24，48，110，220］VDC；
  • 阻抗：無源時開路>50KΩ，閉路<0.05Un/Imax；
• 三相標準表接口
  • 輸入電壓測量
    • 電壓測量分辨率：0.01% X 檔位
    • 電壓測量準確度：0.05%RG，0~420V
  • 輸入電流測量
    • 電流測量分辨率：0.01% X 檔位
    • 電壓測量準確度：0.05%RG，0~10A
  • 輸入功率測量
    • 有功功率準確度：0.05%RG，0.05A-10A 30V-420V PF≥0.5
    • 無功功率準確度：0.01%RG，0.05A-10A 30V-420V PF≥0.5
  • 相位測量
    • 相位測量范圍：-180.00~+180.00°或 0°~359.99°
    • 相位測量準確度：0.05°（電流≥200mA 電壓≥30V）
    • 分辨率：0.001°
  • 頻率測量
  • 頻率測量范圍：45Hz~65Hz
  • 頻率測量分辨率：0.001Hz
  • 頻率測量準確度：0.005Hz
  • 功率因數測量
    • 功率因數測量范圍：-1.0~0~+1.0
    • 功率因數測量分辨率：0.0001
    • 功率因數測量準確度：0.0005
  • 諧波測量
    • 諧波測量范圍：2~50次
    • 諧波測量準確度：0.4%RG
  • 小信號直流測量
    • 直流電壓測量范圍：-10V~10V
    • 直流電流測量范圍：0~24mA
• 三相標準源接口
  • 輸出量程
    • 三相交流電壓量程：57V、100V
    • 三相交流電流量程：1A、5A
    • 三相輸出相位: 0 ～ 360°
    • 頻率輸出范圍：45Hz～65Hz
  • 輸出負載容量
    • 交流電壓輸出：15VA
    • 交流電流輸出：15VA
    • 電壓負載特性:純阻性、純?nèi)菪砸约白栊院腿菪缘娜我饨M合
  • 輸出功率穩定度
    • 交流電壓： 0.01%RG/3min
    • 交流電流： 0.01%RG/3min
    • 交流功率： 0.01%RG/3min
    • 穩定時間: < 300ms (從接收到命令到穩定輸出，誤差小于0.05%的時間)
    • 輸出功率調節
  • 電壓、電流調節
    • 調節范圍：測量范圍上限值的0%～120%
    • 調節細度：0.01%RG
    • 三相電壓、電流能分相控制和調節。
  • 頻率調節
    • 調節范圍：45Hz～65Hz。
    • 調節細度：0.001Hz
    • 調節精度: 0.0001Hz
  • 相位調節
    • 調節范圍：0～360
    • 調節細度：0.01
    • 調節精度: 0.03
  • 精度
    • 交流電壓、電流： 0.05%
    • 交流有功、無功功率[cos=1.0和0.5]： 0.05%
  • 直流源輸出
    • 直流電壓輸出：0～±10V/0.1W，精度：0.05%
    • 直流電流輸出：0.2～20mA/0.1W，精度：0.05%
  • 工作電源
    AC220V±15%
